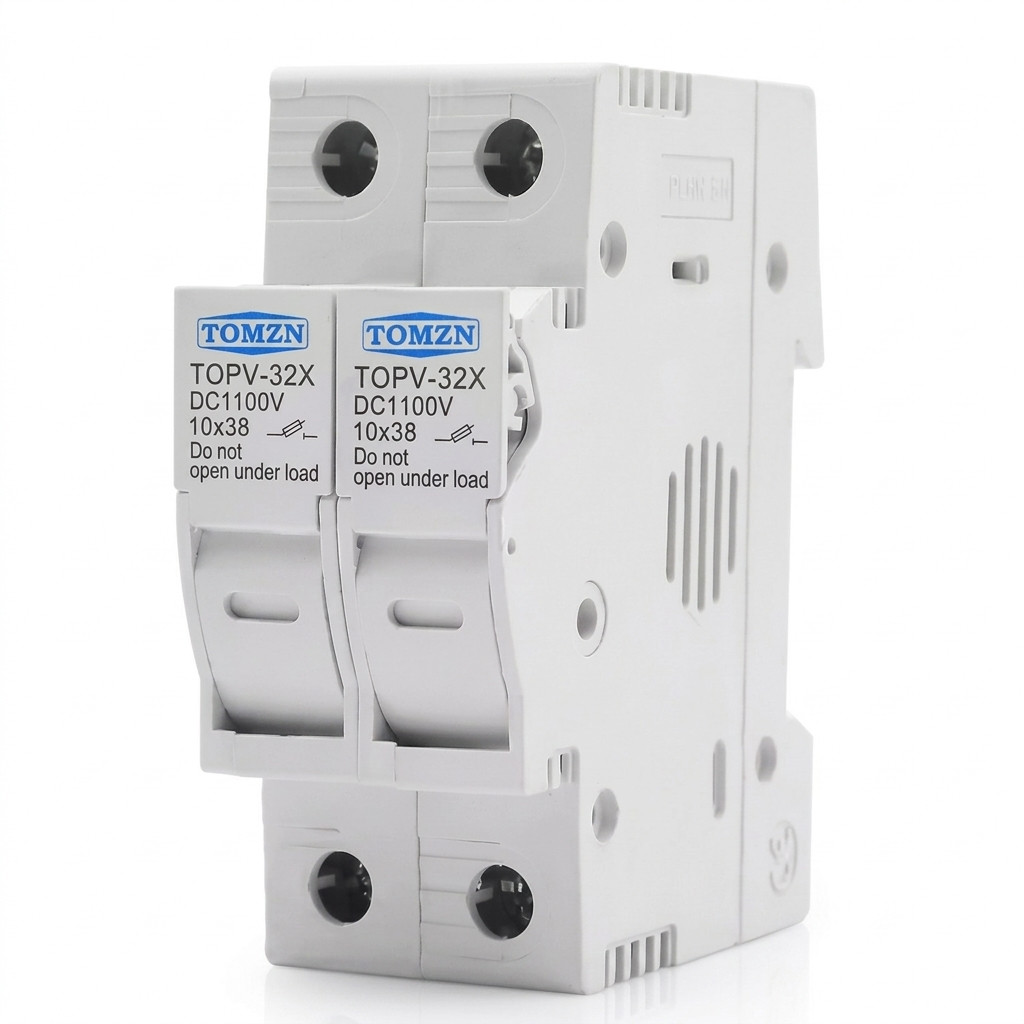

Двополюсний тримач запобіжників TOMZN TOPV-32 (2P, 1100V DC, 10×38 мм)

Двополюсний роз'єднувач плавких вставок TOMZN TOPV-32 (2P, 1100V DC) — інженерний захист сонячних стрингів

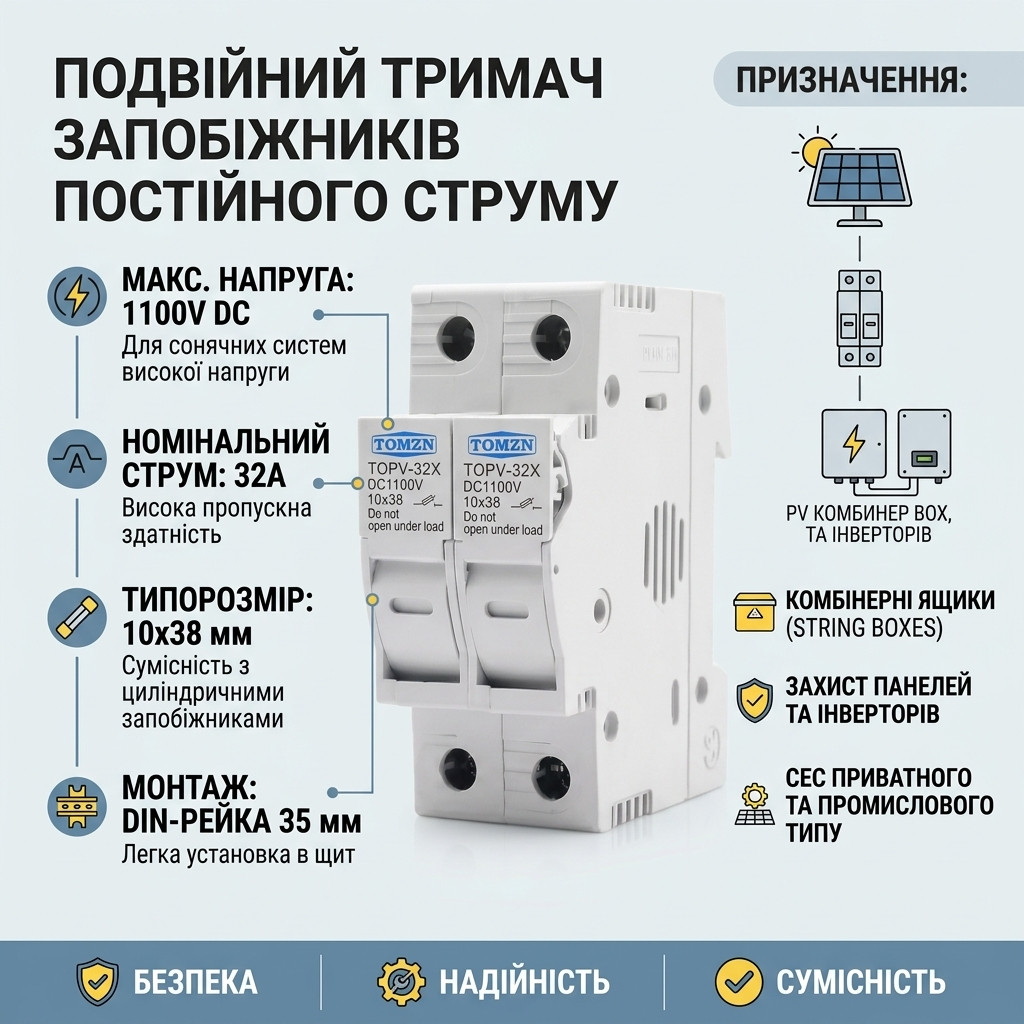

TOMZN TOPV-32 — це спеціалізований двополюсний модульний тримач плавких вставок, розроблений для високовольтних кіл постійного струму (DC) у фотовольтаїчних системах (СЕС). Пристрій призначений для встановлення керамічних запобіжників типорозміру $10 \times 38\text{ мм}$ (клас $gPV$) з номінальним струмом до 32A та напругою до 1100V DC.

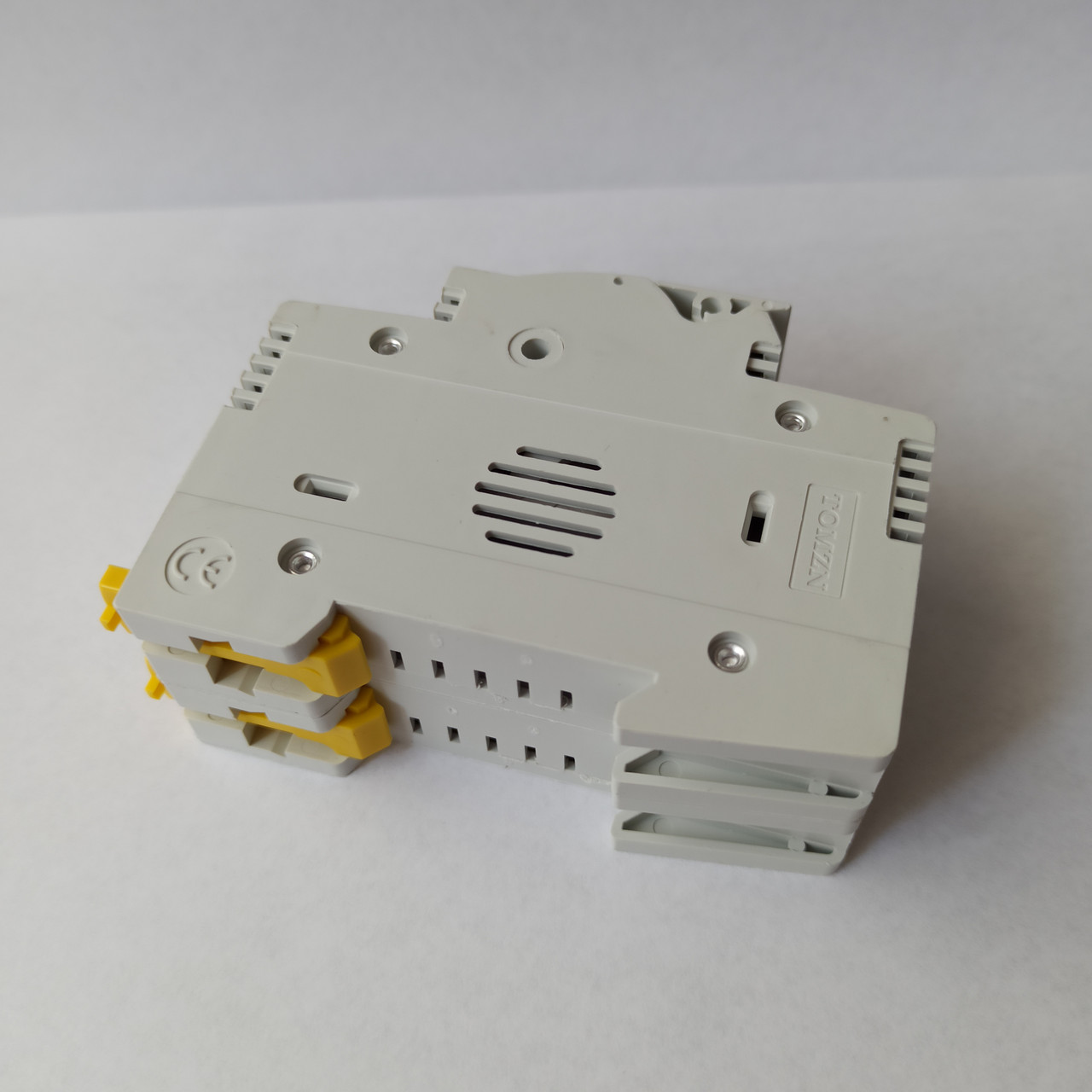

Встановлюється в розподільчі щити постійного струму на стандартну $35\text{-мм}$ DIN-рейку. Забезпечує надійну ізоляцію, швидку заміну зношених вставок та безпечне фізичне розмикання кола під час сервісних робіт.

🔥 Рекомендовані супутні компоненти від інженерів Comando:

Оскільки пристрій постачається як базовий корпус-тримач, наші фахівці рекомендують комплектувати його виключно керамічними вставками з характеристикою $gPV$:

• 🔗 Запобіжники $10 \times 38\text{ мм}$ (1000V DC): Номінали $10\text{A}$, $15\text{A}$, $20\text{A}$, $30\text{A}$ та $32\text{A}$ у наявності на comando.com.ua.

• 🔗 Кабель для сонячних панелей: Solar DC $4\text{ мм}^2$ та $6\text{ мм}^2$ (двійна ізоляція, стійкість до ультрафіолету).

• 🔗 Захисна автоматика: Двополюсні DC-автомати та ПЗИП (обмежувачі перенапруги) TOMZN для повного комплекту захисту щита СЕС.

Ключові інженерні переваги TOMZN TOPV-32:

• Захист обох полюсів ($+$ / $-$): Модифікація 2P дозволяє одночасно ізолювати та захищати як позитивну, так і негативну лінію сонячного стрингу.

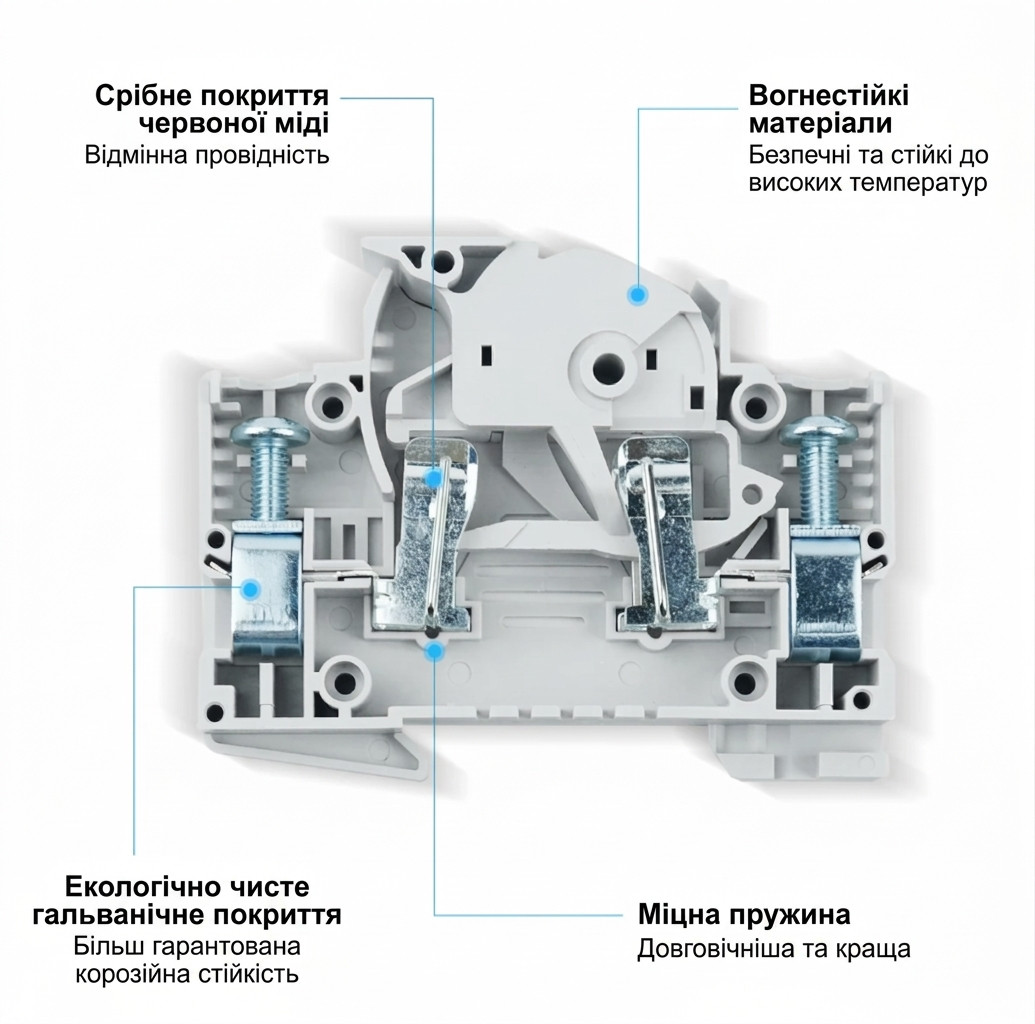

• Посилений дугогасний корпус: Виготовлений із самозагасаючого термопласту, стійкого до високих температурних навантажень та тривалого впливу постійної напруги до $1100\text{V}$.

• Стандарт $10 \times 38\text{ мм}$: Сумісність із найпопулярнішим геометричним форматом керамічних запобіжників для сонячної енергетики.

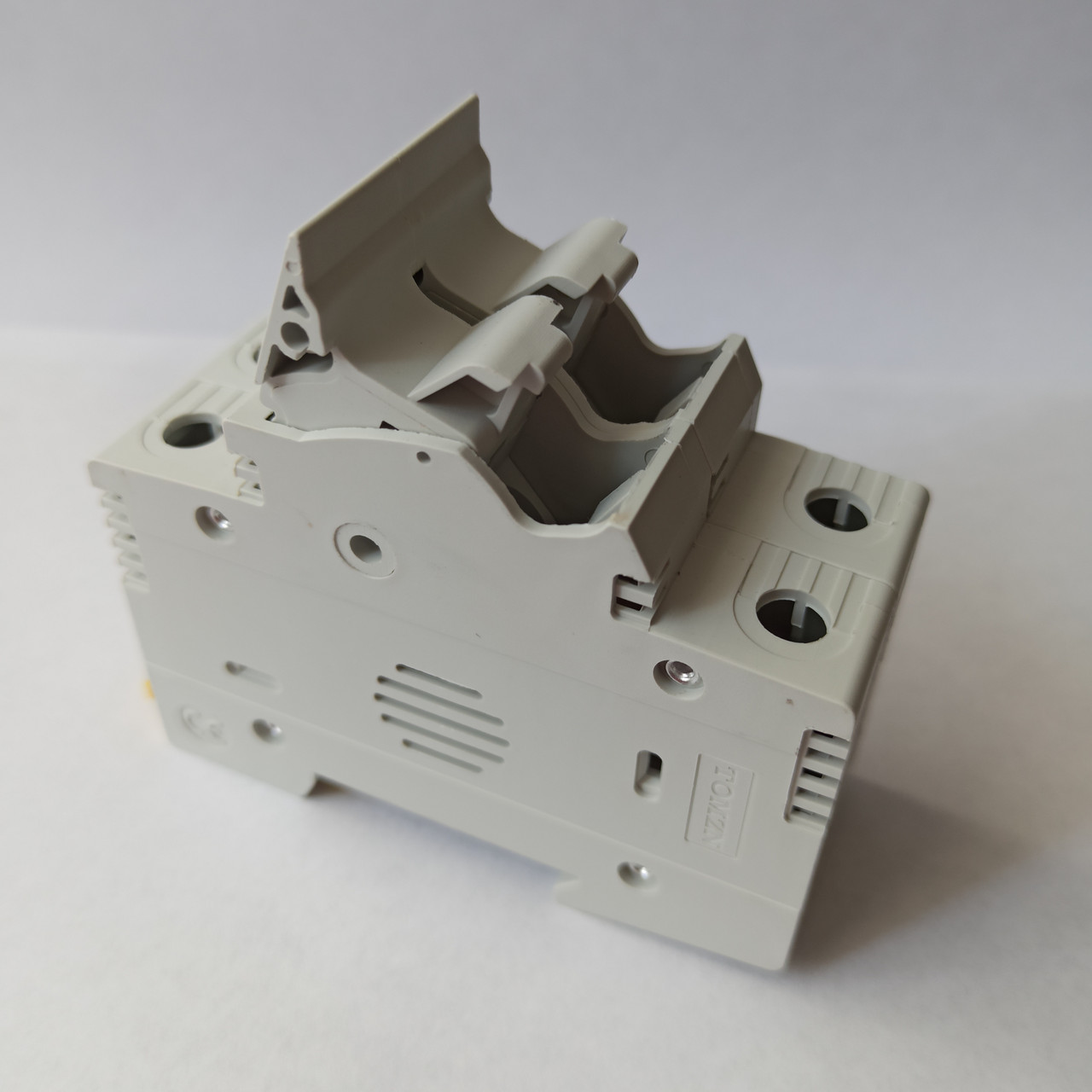

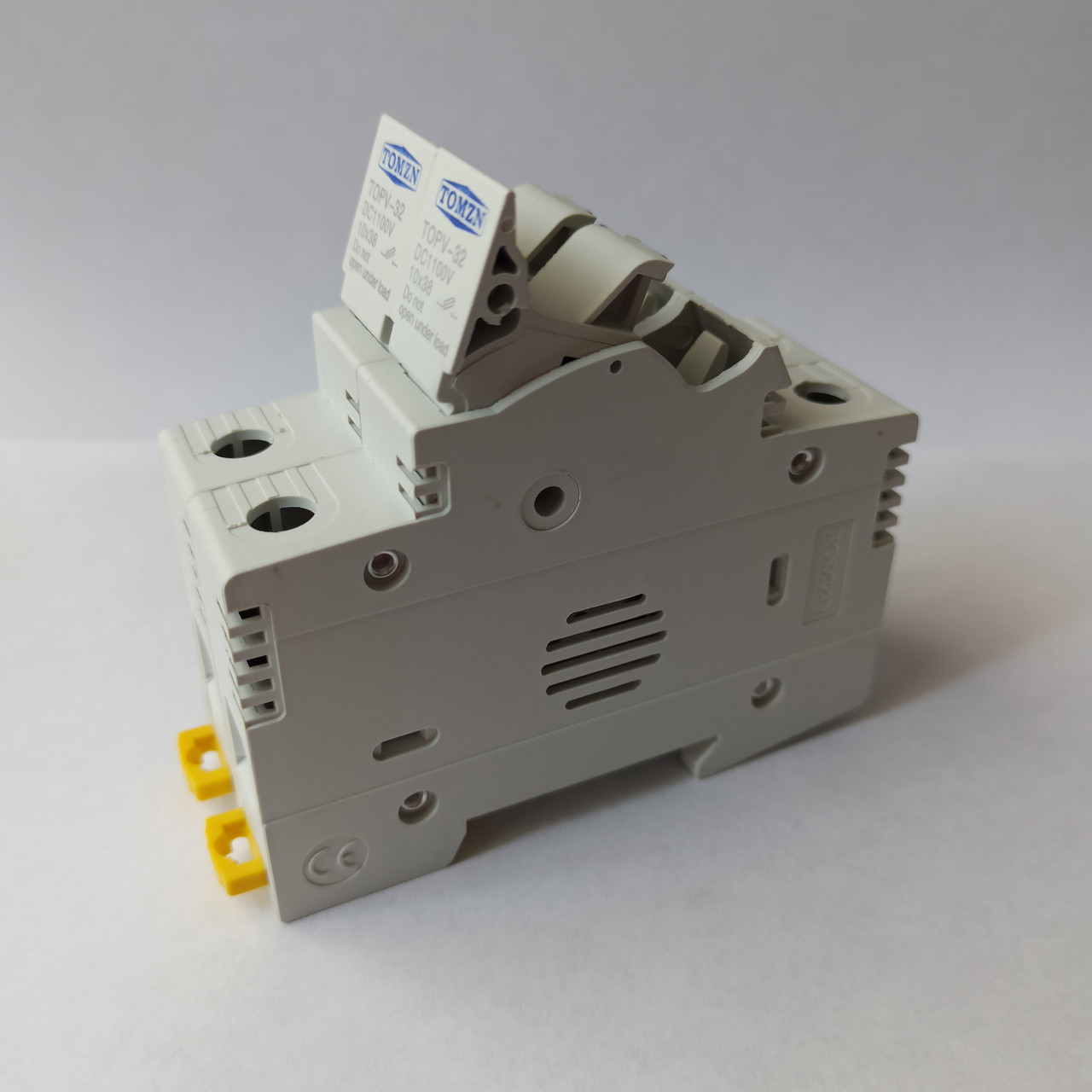

• Безпечна швидка заміна: Конструкція висувного картриджа дозволяє здійснювати заміну запобіжника без контакту зі струмопровідними частинами.

⚠️ ІНЖЕНЕРНЕ ЗАСТЕРЕЖЕННЯ З БЕЗПЕКИ (Comando Safety Rule):

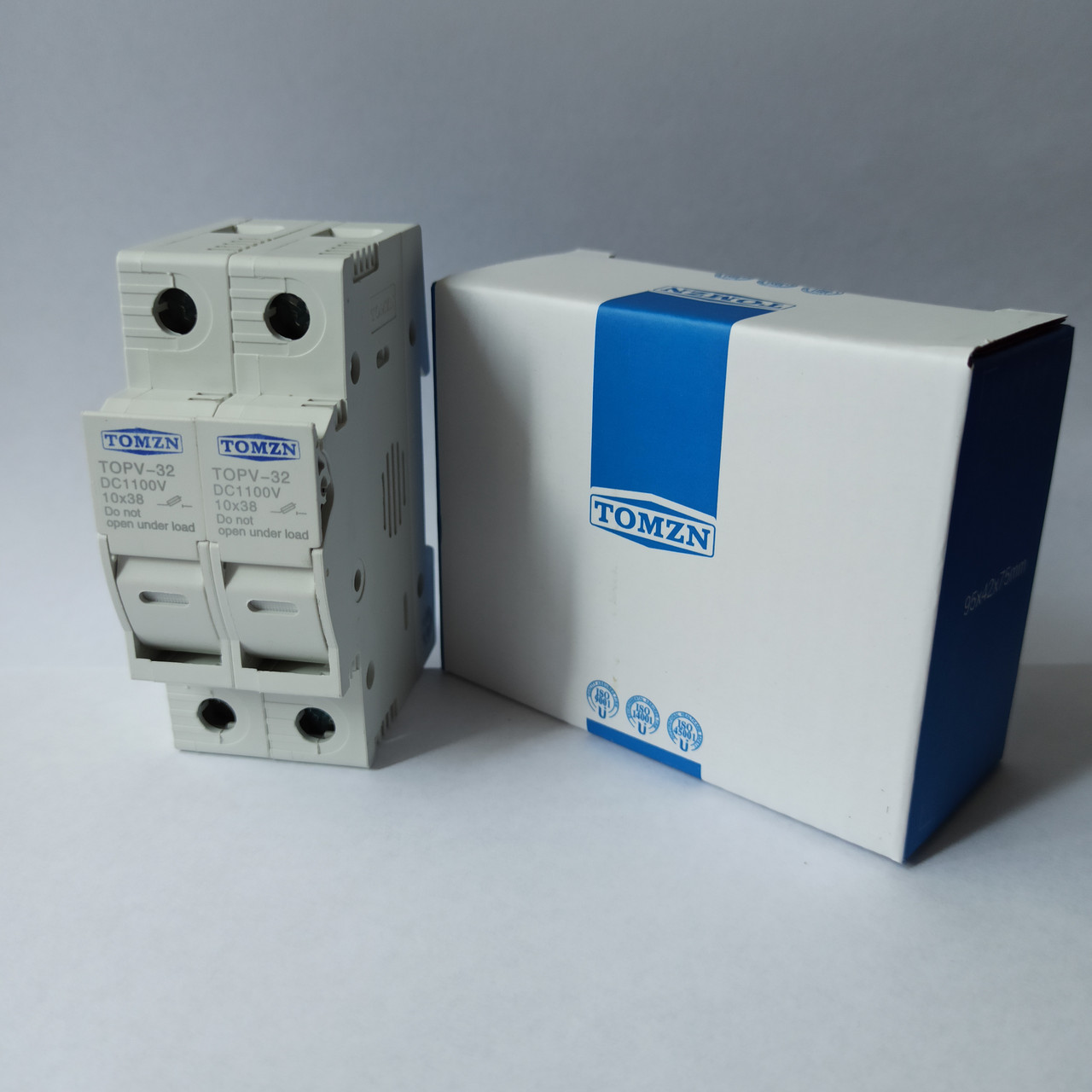

На передній панелі тримача розміщено важливе маркування «Do not open under load» (Не відкривати під навантаженням). Постійний струм (DC) сонячних батарей не має природного переходу напруги через нуль, тому розмикання контактів під навантаженням створює потужну електричну дугу!

Порядок дій при обслуговуванні: Спочатку вимкніть DC-автомат або вимикач навантаження інвертора $\rightarrow$ Переконайтеся у відсутності струму в колі $\rightarrow$ Відкрийте тримач запобіжника.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

БЛОК FAQ

Запитання 1: Які запобіжники підходять для цього тримача TOMZN?

Відповідь: Тримач розрахований на керамічні запобіжники розміром $10 \times 38\text{ мм}$ зі спеціальною часо-струмовою характеристикою $gPV$ (сонячна серія). Номінал струму вставки (наприклад, $15\text{A}$, $20\text{A}$ чи $32\text{A}$) обирається залежно від струму короткого замикання вашої сонячної панелі.

Запитання 2: Чому не можна відкривати тримач під навантаженням?

Відповідь: При розмиканні DC-кола під напругою виникає електрична дуга, яка може пошкодити контакти тримача або спричинити травму. Написи «Do not open under load» застерігають від відкриття відсіку до того, як коло буде знеструмлене автоматичним вимикачем.

Запитання 3: Чи можна використовувати цей тримач для акумуляторів 12V/24V/48V?

Відповідь: Ні, цей тримач та вставки $10 \times 38\text{ мм}$ розраховані на високу напругу та малі струми (до 32А). Для низьковольтних акумуляторних батарей (де струми сягають 100А–200А) необхідно використовувати силові тримачі формату MEGA, ANL або NH.
