Готовий комплект DC-захисту для сонячних електростанцій TOMZN 20A (1000V DC)

🛡️ Професійний 3-рівневий щит захисту для ваших сонячних панелей та інвертора

Захистіть свою сонячну електростанцію від найпоширеніших причин виходу з ладу: грозових розрядів, коротких замикань у стрингах та аварійних перевантажень.

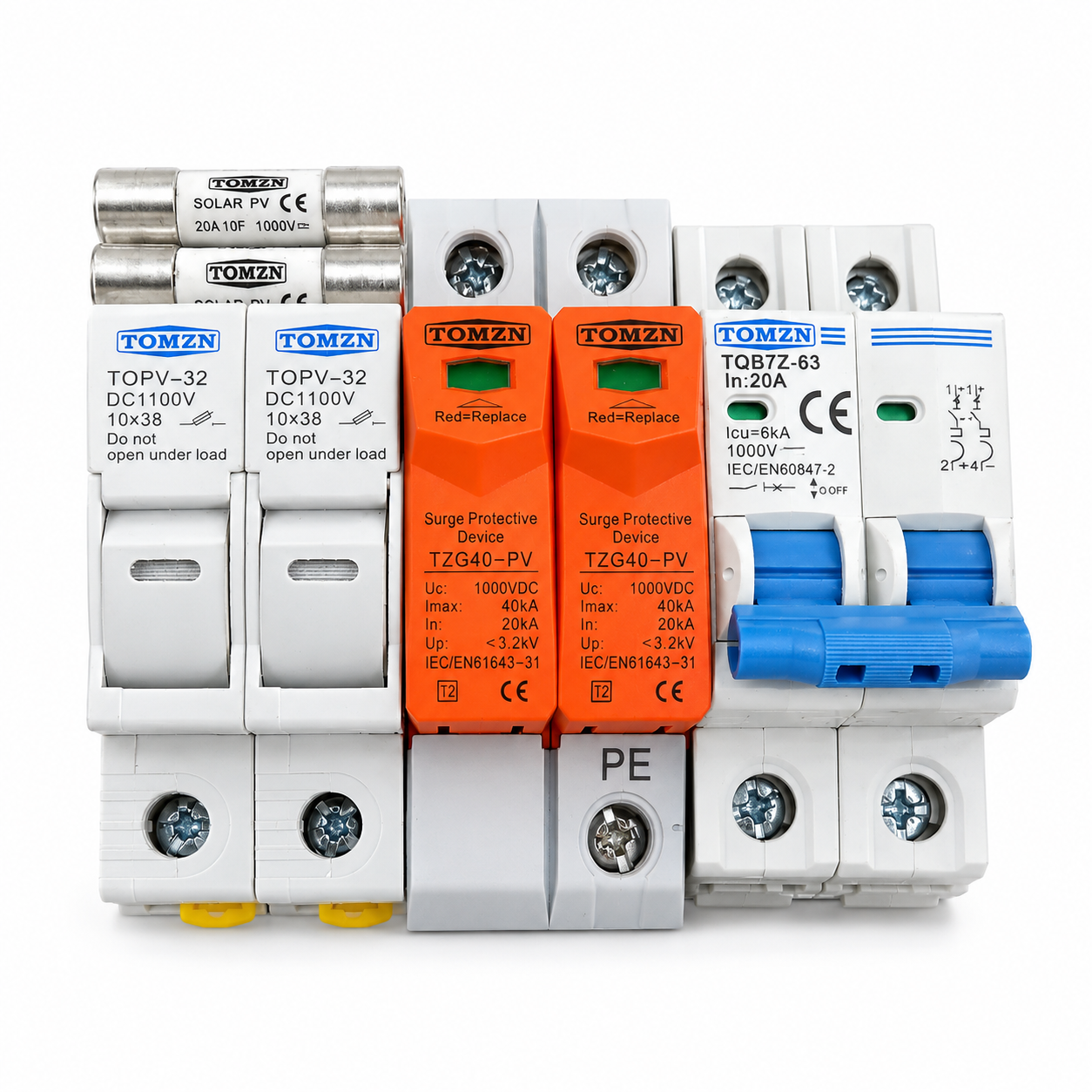

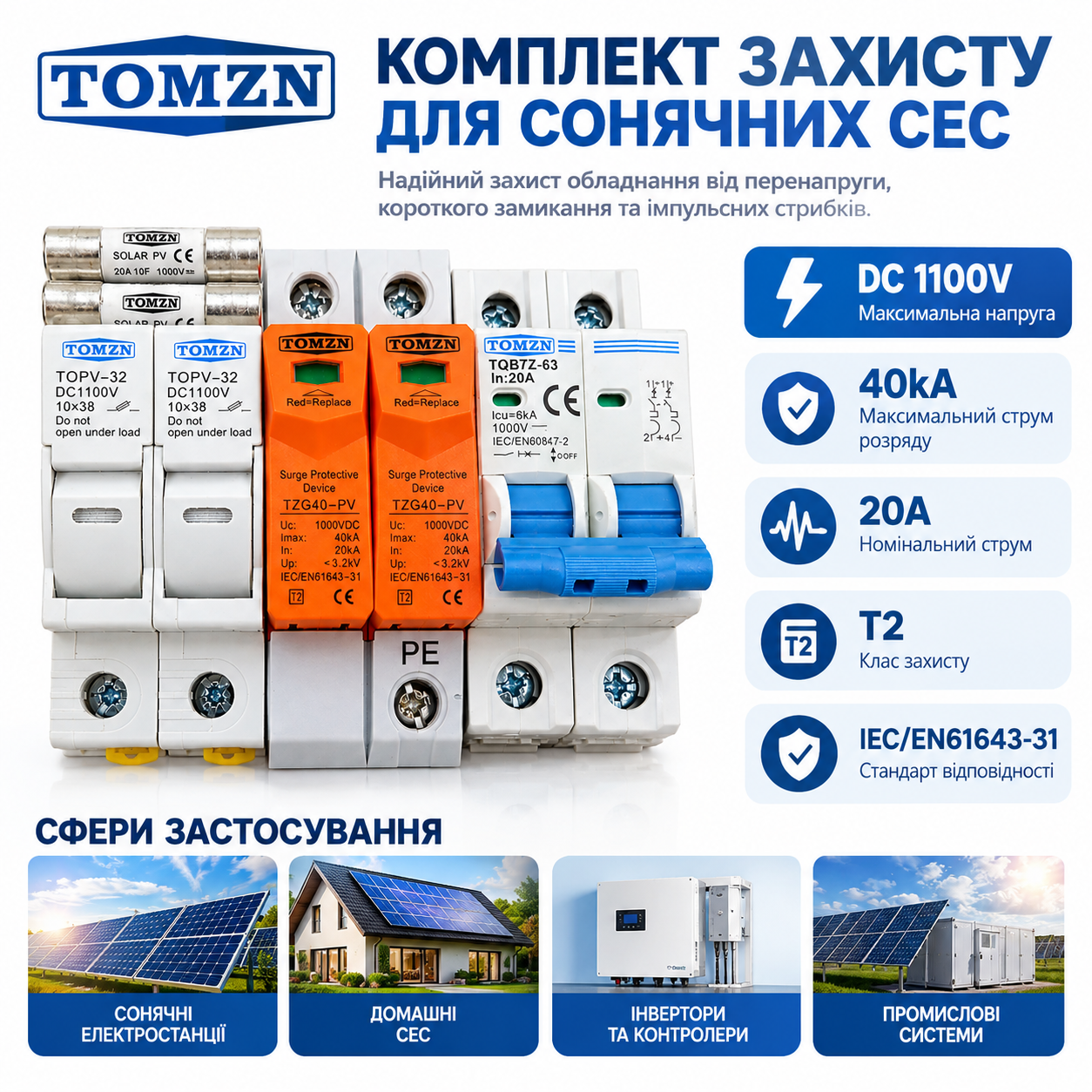

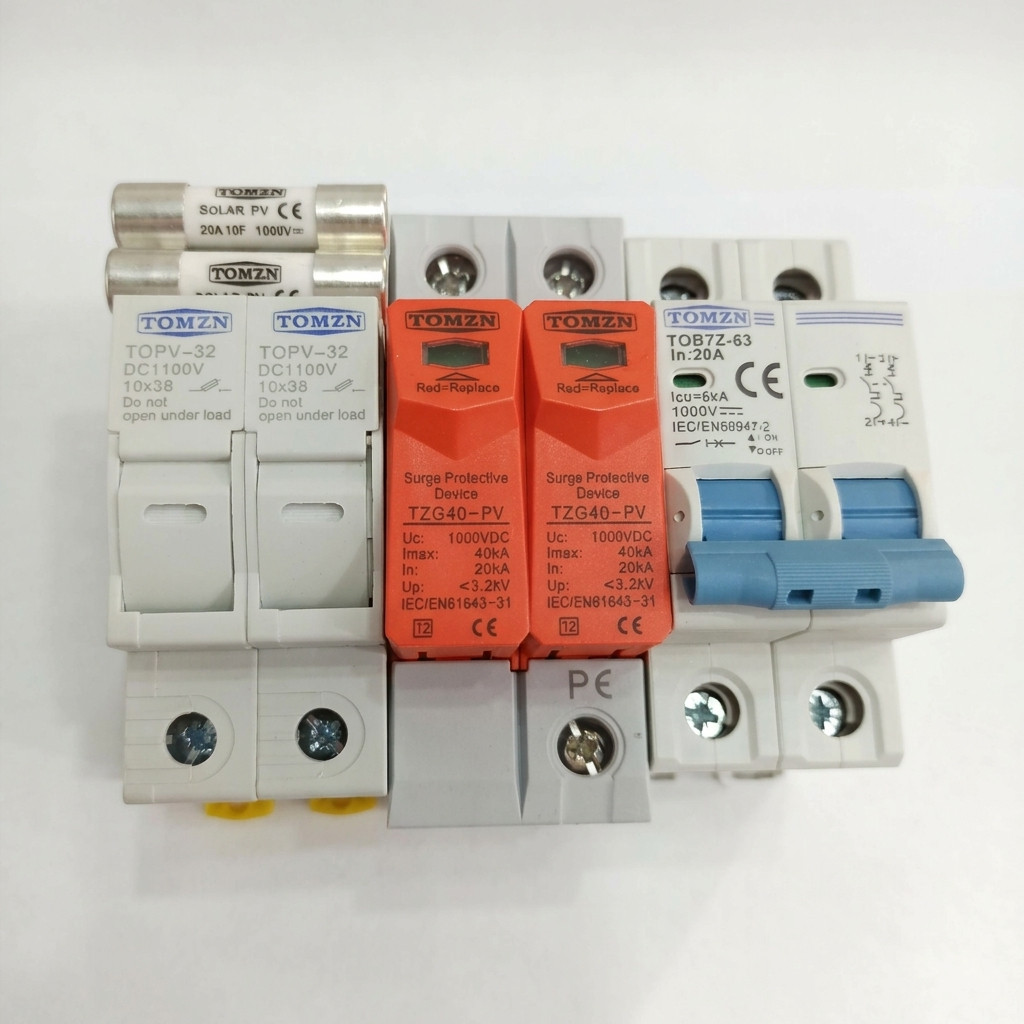

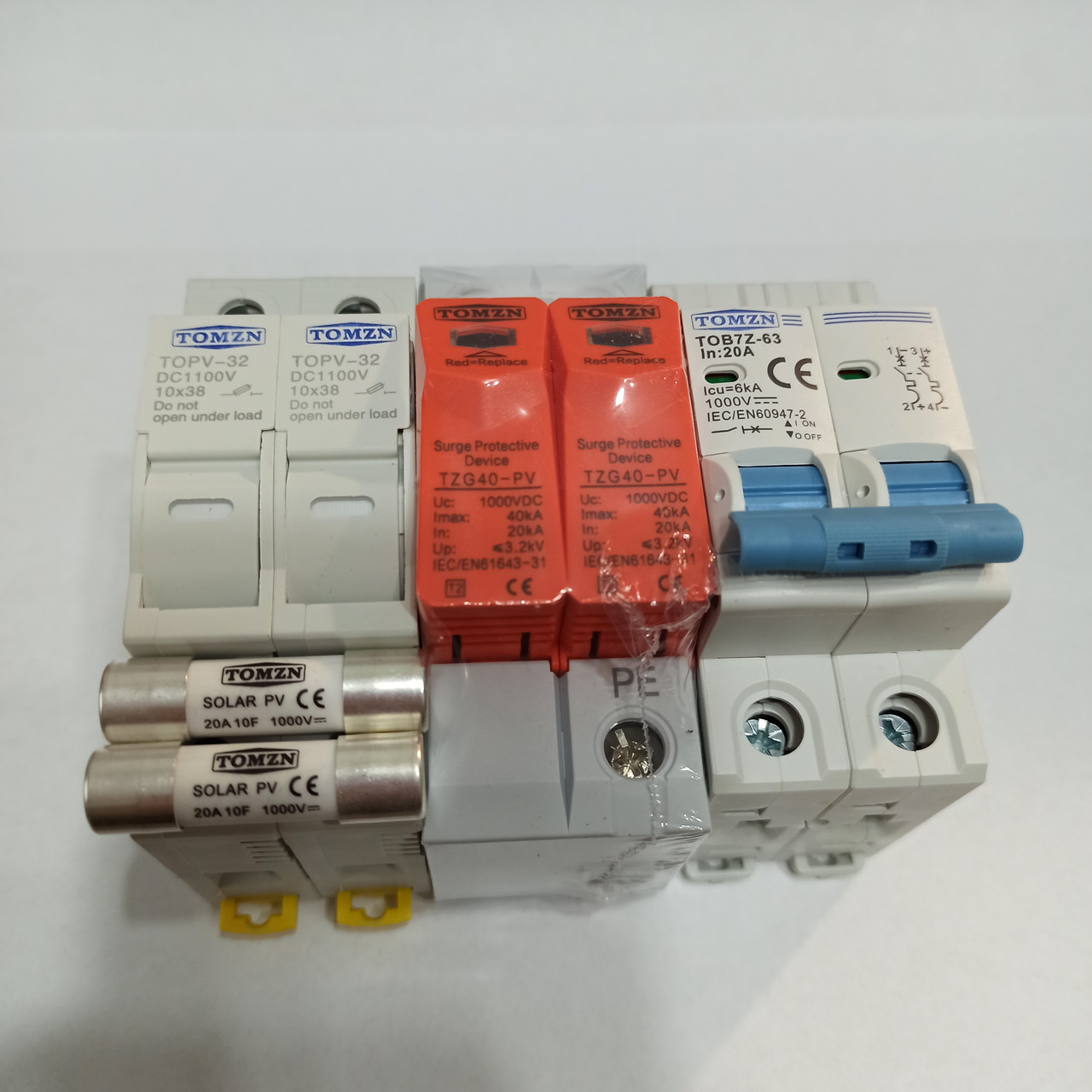

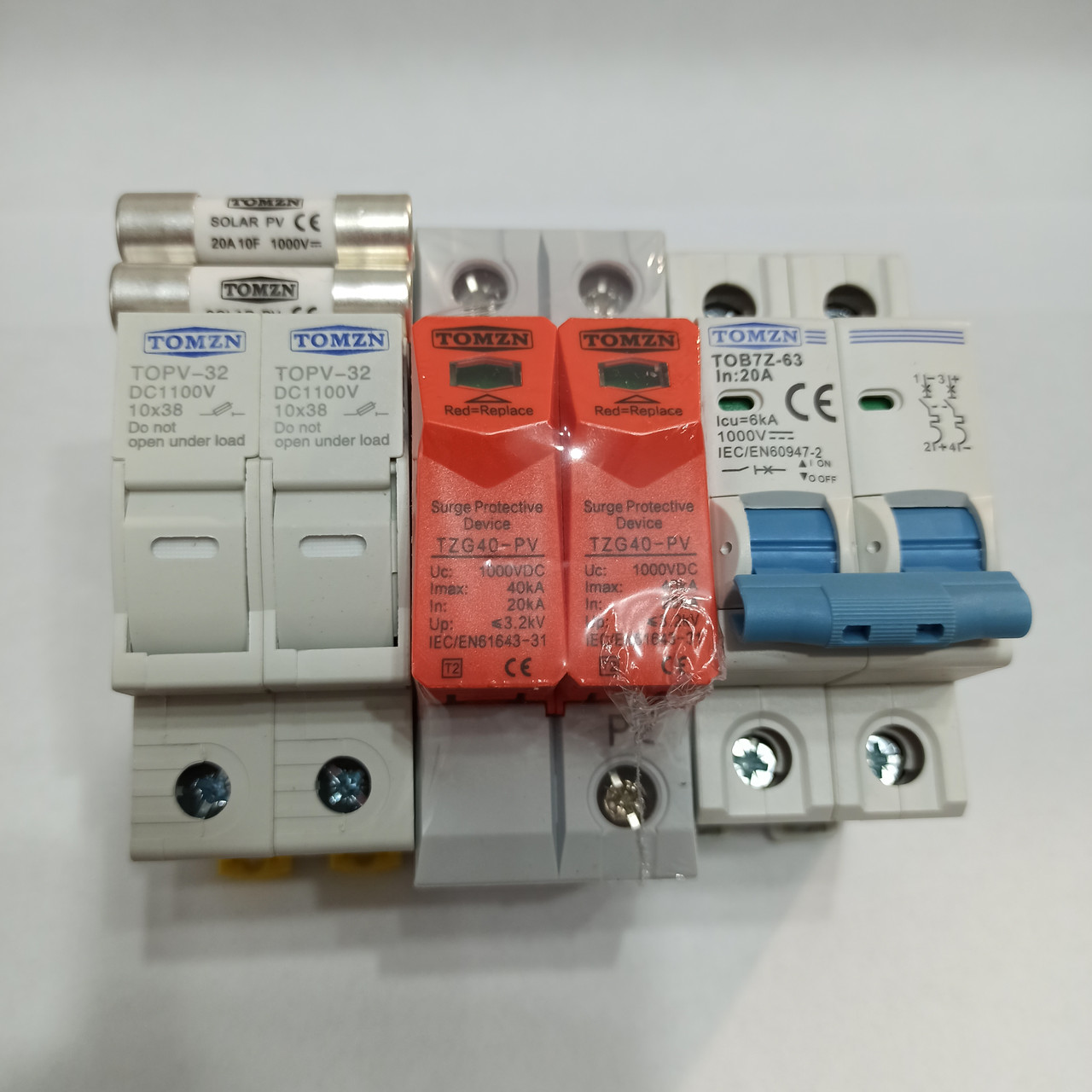

Інженерний комплект TOMZN 20A 1000V DC від comando — це повністю узгоджена система захисту постійного струму «Все в одному». Всі пристрої підібрані за струмовими та напруговими характеристиками, встановлюються на єдину DIN-рейку (займають 6 модулів) і готові до швидкого монтажу у ваш захисний бокс.

⚡ Що входить до складу комплекту та як це працює:

1. Захист від надструмів та зворотного струму — Тримач TOMZN TOPV-32 + 2x Вставки 20A gPV:

   • Спеціалізовані керамічні запобіжники розміру $10 \times 38\text{ мм}$ розроблені спеціально для фотовольтаїки.

   • Миттєво розривають коло при виникненні замикання або зворотного струму між стрингами панелей.

   • Примітка: Картриджі призначені для обслуговування лише при знеструмленому колі (маркування «Do not open under load»)!

2. Захист від блискавки та сплесків напруги — ПЗИП / ОПН TOMZN TZG40-PV (Клас T2):

   • Обмежує високовольтні імпульси, викликані ударами блискавки поблизу СЕС або комутаційними процесами.

   • Відводить імпульсний струм до 40 кА на контур заземлення, зберігаючи плату інвертора цілою.

   • Зручне вікно індикації: Зелений — захист активний / Червоний — модуль виконав захисну функцію і потребує заміни.

3. Сервісна комутація та аварійне вимкнення — Двополюсний DC-автомат TOMZN TOB7Z-63 (20A):

   • Дозволяє в один клік вручну знеструмити сонячні панелі для безпечного миття, діагностики або обслуговування інвертора.

   • Автоматично відключає лінію при тривалих теплових перевантаженнях (відключаюча здатність 6 кА).

🎯 Де застосовується цей комплект:

• Мережеві та гібридні СЕС: Монтаж перед MPPT-входом інвертора.

• Автономні сонячні системи: Захист ліній від сонячних батарей до контролера заряду.

• Розподільчі DC-щити (Combiner Box): Захист окремих фотоелектричних стрингів у приватних будинках, дачах та комерційних об'єктах.

⚠️ ВАЖЛИВА ІНФОРМАЦІЙНА ПРИМІТКА ВІД ІНЖЕНЕРІВ COMANDO:

Цей комплект розроблено суворо для високовольтних кіл сонячних панелей (PV) із робочою напругою від $100\text{В}$ до $1000\text{В DC}$. Він не підходить для захисту акумуляторних батарей (АКБ $12\text{V}/24\text{V}/48\text{V}$), де потрібні автомати на $100\text{A}\text{--}200\text{A}$.

ТАБЛИЦЯ ТЕХНІЧНИХ ХАРАКТЕРИСТИК

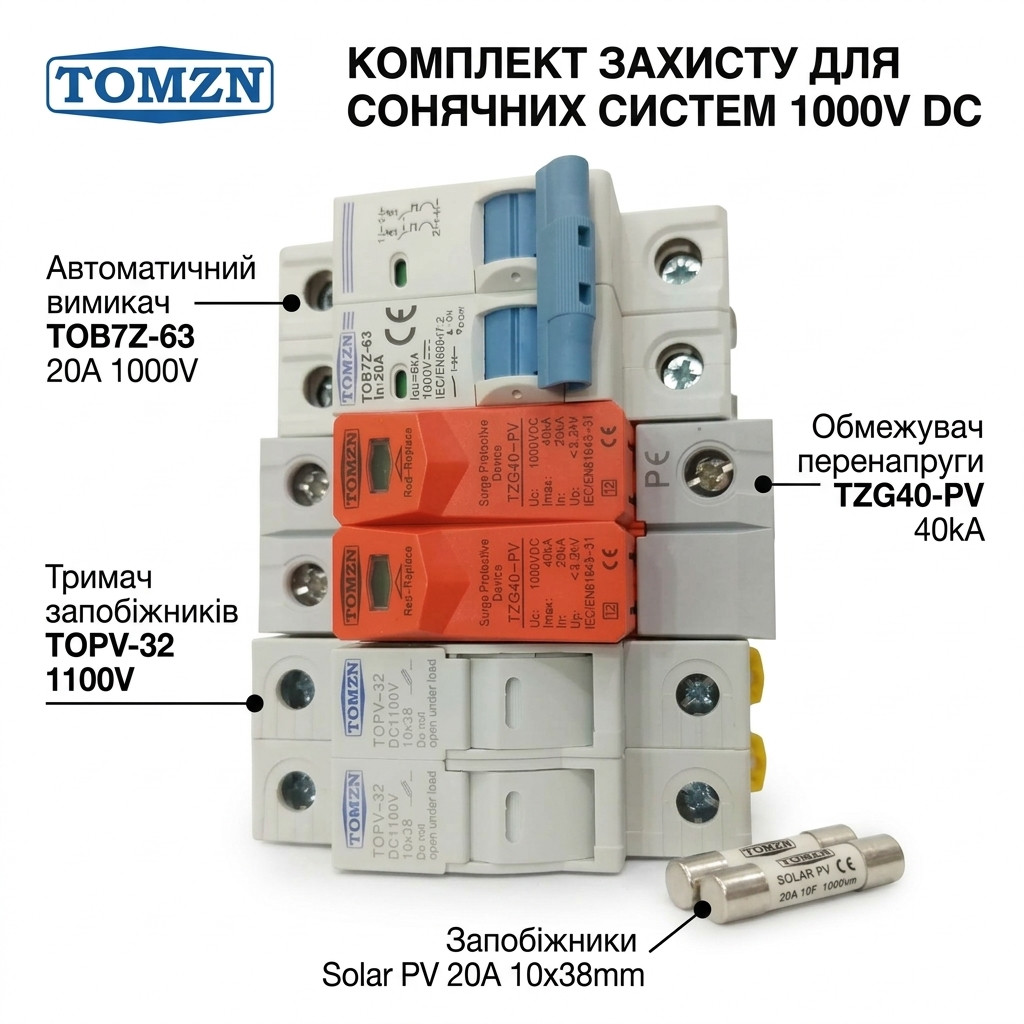

КОМПЛЕКТАЦІЯ ПОСТАВКИ

• Двополюсний тримач запобіжників TOMZN TOPV-32 (2P) — 1 шт.

• Керамічні плавкі вставки TOMZN Solar PV 20A 1000V — 2 шт.

• Обмежувач перенапруги ПЗИП TOMZN TZG40-PV 40kA — 1 шт.

• Двополюсний автоматичний вимикач DC TOMZN TOB7Z-63 20A — 1 шт.

• Транспортувальна упаковка — 1 шт.

БЛОК FAQ (ПОПУЛЯРНІ ЗАПИТАННЯ ПОКУПЦІВ)

1. Чи підходить цей комплект для сонячної панелі або стрингу на 15A?

Так, це ідеальний вибір. Вставки та автомат на 20A розраховані саме на робочий струм стрингу в межах 12–15A, враховуючи необхідний коефіцієнт запасу при піковій сонячній інсоляції.

2. Чи можна замінити вставки 20A на інший номінал пізніше?

Так, тримач TOPV-32 універсальний. Якщо ви розширите сонячне поле, ви зможете легко встановити в нього будь-які плавкі вставки стандарту 10x38 мм номіналом 15A, 25A або 32A.

3. Яку ширину боксу потрібно передбачити під цей комплект?

Всі 3 пристрої разом займають 6 стандартних модулів на DIN-рейці ($\approx 10.8\text{ см}$). Рекомендуємо купувати пластиковий бокс із захистом IP65 мінімум на 8 модулів, щоб мати запас для зручного розведення кабелів.
