Двополюсний тримач запобіжників TOMZN TOPV-32 2P 1000V DC + 2 вставки 20A для сонячних панелей на DIN-рейку

Професійний комплексний захист сонячних стрингів: Двополюсний тримач TOMZN TOPV-32 (2P 1000V DC) у комплекті з двома плавкими вставками 20A (10х38 мм) на DIN-рейку

При розробці та встановленні автономних, мережевих або гібридних сонячних електростанцій (СЕС) кола постійного струму потребують підвищеного захисту від короткого замикання та перевантажень. Модульний двополюсний тримач TOMZN TOPV-32 (2P) призначений для розриву та захисту обох ліній («+» та «-») постійного струму з робочою напругою до 1000В DC.

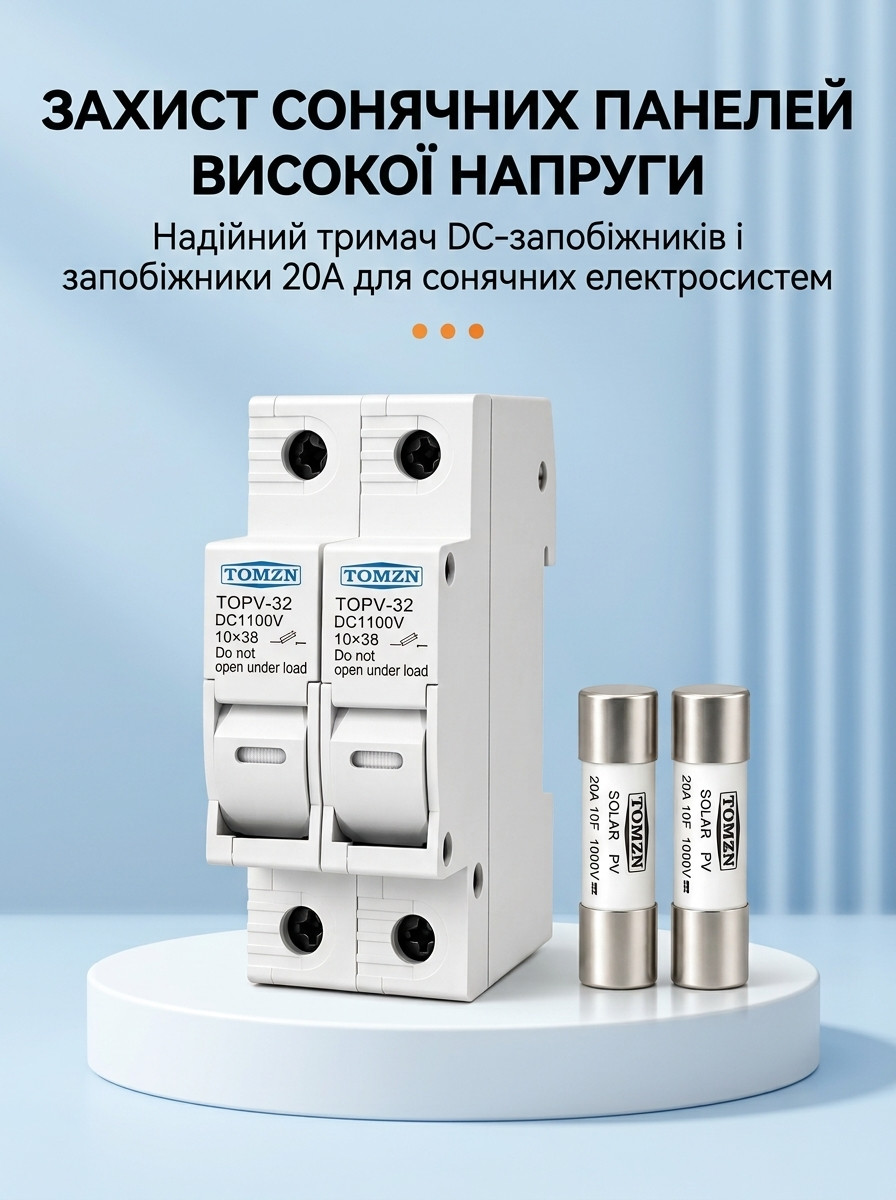

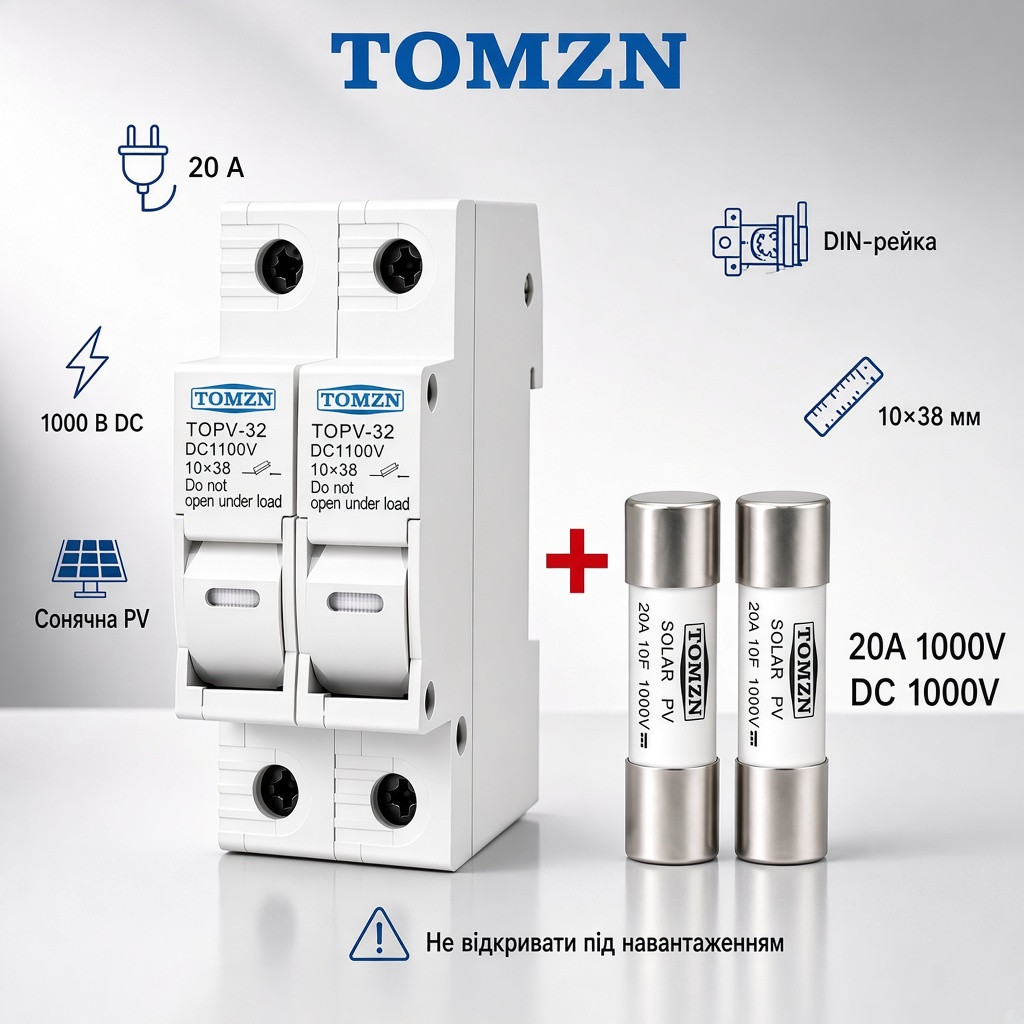

Комплект постачається у форматі «Ready-to-Use» (Готовий до монтажу): разом із роз'єднувачем ви отримуєте дві спеціалізовані керамічні плавкі вставки TOMZN Solar PV 20A 1000V DC типорозміру 10х38 мм з характеристикою gPV.

Ключові технічні переваги роз'єднувача TOMZN TOPV-32:

• Спеціалізована дугогасна камера DC: Конструкція розрахована на розрив високовольтного постійного струму, що запобігає утворенню стійкої електричної дуги при аварійному спрацюванні.

• Максимальна відмовостійкість без LED: Відсутність внутрішніх світлодіодних мікросхем забезпечує стабільну роботу та тривалий термін служби пристрою в умовах високих температур усередині вуличних захисних щитів СЕС.

• Універсальні клемні затискачі: Гвинтова група дозволяє надійно фіксувати провідники перерізом від 1.5 мм² до 10 мм² (ідеально підходить для стандартного сонячного Solar-кабелю 4 мм² та 6 мм²).

• Вогнетривкий корпус UL94-V0: Виготовлений із самозагасаючого термостійкого інженерного пластику, що стійкий до високих температур і не підтримує горіння.

• Стандартні модульні габарити: Займає 2 модулі (ширина 36 мм) у розподільчому щитку або захисному боксі та легко монтується на стандартну DIN-рейку 35 мм.

⚠️ ПРАВИЛА БЕЗПЕКИ ТА ЕКСПЛУАТАЦІЇ:

На передній панелі виробу нанесено застереження «Do not open under load» (Не відкривати під навантаженням)! Категорично заборонено витягувати висувний картридж під час активної генерації сонячних панелей та роботи інвертора. Перед заміною плавкої вставки на 20A обов'язково знеструмте коло за допомогою DC-автомата чи вимикача навантаження.

ТАБЛИЦЯ ТЕХНІЧНИХ ХАРАКТЕРИСТИК (ДЛЯ СНІПЕТІВ GOOGLE)

КОМПЛЕКТАЦІЯ

1. Двополюсний тримач запобіжника TOMZN TOPV-32 (2P 1000V DC) без LED — 1 шт.

2. Керамічні плавкі вставки TOMZN Solar PV 20A 1000V DC (10x38 мм) — 2 шт.

3. Фірмова упаковочна коробка — 1 шт.

СФЕРА ЗАСТОСУВАННЯ

• Захист сонячних масивів та окремих стрингів фотомодулів від зворотної напруги та короткого замикання.

• Захист вхідних кіл постійного струму мережевих, автономних та гібридних сонячних інверторів.

• Захист акумуляторних блоків та ліній постійного струму з напругою до 1000В.

ПОПУЛЯРНІ ЗАПИТАННЯ (FAQ)

1. Чому даний тримач запобіжників виготовлений без LED-індикатора?

Відсутність внутрішніх світлодіодних плато забезпечує максимальну стійкість пристрою до високих температур усередині вуличних захисних щитів СЕС. Механічна конструкція є більш надійною та відмовостійкою при довготривалій експлуатації.

2. Як підбирається номінал запобіжника 20A для сонячних панелей?

Номінал 20A вибирається на основі струму короткого замикання ($I_{sc}$) вашого стрингу сонячних панелей з коефіцієнтом запасу (зазвичай $I_{sc} \times 1.25\text{--}1.56$) та відповідно до допустимого струму сонячного кабелю $4\text{--}6\text{ мм}^2$.

3. Чи можна відкривати тримач під час роботи сонячної електростанції?

Ні! Маркування «Do not open under load» суворо забороняє витягувати картридж під навантаженням. Спочатку знеструмте коло за допомогою DC-автомата, а потім проводьте заміну вставок 20A.

4. Чи можна встановити в цей тримач вставки іншого номіналу у майбутньому?

Так, тримач TOMZN TOPV-32 розрахований на робочий струм до 32A і сумісний з будь-якими плавкими вставками gPV стандарту 10x38 мм (наприклад, 15A, 25A або 30A).
